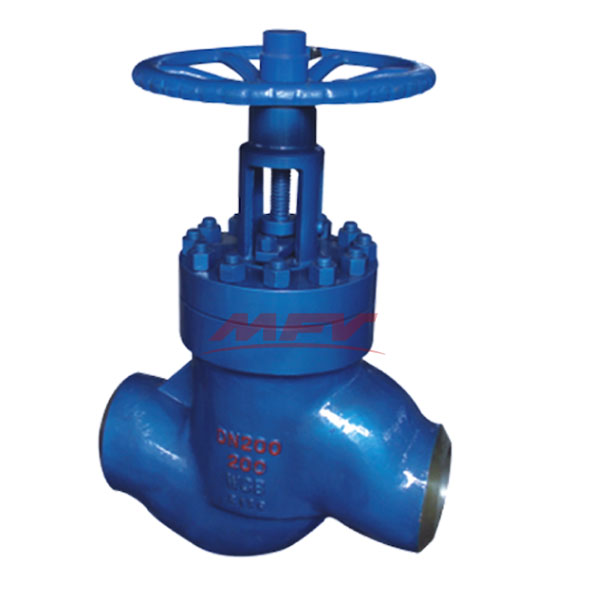

對焊接節流截止閥
對焊接節流截止閥
公稱通徑：DN25～200mm
公稱壓力：PN16.0～35.0MPa
連接方式：對焊接
適用介質：水、油品、天然氣等
適用溫度：-29℃~121℃
閥門制造：GB12235-1994
閥門制造：GB12235-1994
法蘭標準：GB9113
閥門試驗：GB/T13927-1992
概述
高壓平衡焊接節流閥 J6B6Y J6B7Y參考API及有關標準優化設計而成，結構新穎，閥瓣有數個孔和上腔相通，達到上下壓力自平衡。采用復合填料，密封可靠，磨擦力小。密封采用活閥座結構。堆焊硬質合金。
閥門可安裝在水平或垂直的管道上
產品參數
公稱壓力 | 16.0 | 20.0 | 25.0 | 35.0 |
殼體試驗壓力 | 24.0 | 30.0 | 37.5 | 52.5 |
密封試驗壓力 | 17.6 | 22.0 | 27.5 | 38.5 |
適用介質 | 水、油品、天然氣等 | |||
適用溫度 | -29℃~121℃ | |||
執行標準
閥門制造：GB12235-1994 |
結構長度：GB/T15188.1-1994 |
閥門試驗：GB/T13927-1992 |
外形及連接尺寸
公稱壓力 | 公稱通徑 | 尺寸 | |||||
D | G | C | L | H | W | ||
16.0 | 25 | 22 | 27 | 49 | 254 | 243 | 220 |
32 | 28 | 33 | 60 | 279 | 299 | 300 | |
40 | 35 | 40 | 70 | 305 | 332 | 300 | |
50 | 47 | 52 | 85 | 279 | 367 | 320 | |
65 | 57 | 63 | 103 | 330 | 383 | 320 | |
80 | 73 | 79 | 116 | 470 | 376 | 320 | |
100 | 98 | 104 | 142 | 546 | 472 | 350 | |
150 | 146 | 152 | 201 | 610 | 627 | 450 | |
200 | 190 | 196 | 258 | 737 | 760 | 550 | |
25.0 | 25 | 22 | 27 | 49 | 254 | 243 | 220 |
32 | 28 | 33 | 60 | 279 | 299 | 300 | |
40 | 35 | 40 | 70 | 305 | 332 | 300 | |
50 | 47 | 52 | 85 | 279 | 367 | 320 | |
65 | 57 | 63 | 103 | 330 | 383 | 320 | |
80 | 70 | 76 | 116 | 470 | 376 | 320 | |
100 | 92 | 98 | 156 | 546 | 472 | 350 | |
150 | 136 | 142 | 220 | 705 | 627 | 450 | |
200 | 174 | 180 | 270 | 832 | 760 | 550 | |
主要零件材料
零件名稱 | 閥體 閥蓋 | 閥瓣 閥桿 缸套 | 填料 | 雙頭螺栓 | O型密封圈 |
材料 | 碳素鑄鋼 | 不銹鋼 | 四氟+橡膠 | 35CrMoA | 丁腈橡膠 |
|
