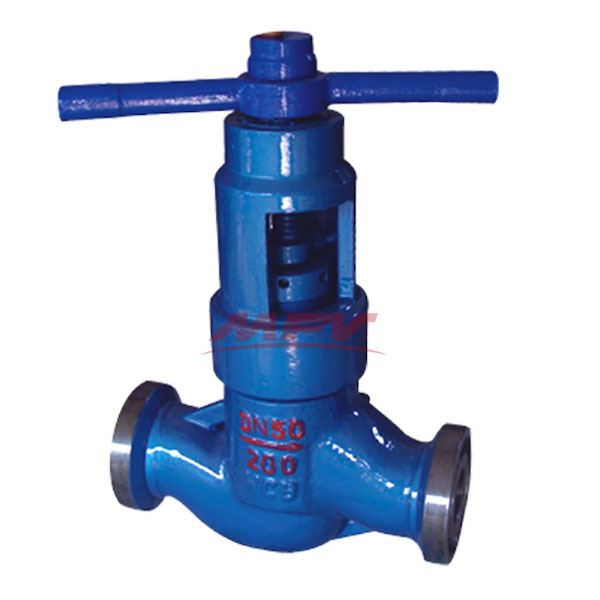

卡箍式節流截止閥
卡箍式節流截止閥
公稱通徑：DN25～200mm
公稱壓力：PN16.0～35.0MPa
連接方式：對焊接
適用介質：水、油品、天然氣等
適用溫度：-29℃~121℃
閥門制造：GB12235-1994
閥門制造：GB12235-1994
法蘭標準：GB9113
閥門試驗：GB/T13927-1992
概述
高壓平衡卡箍截止閥 J8B6Y J8B7Y參考API及有關標準優化設計而成，結構新穎，閥瓣有數個孔和上腔相通，達到上下壓力自平衡。采用復合填料，密封可靠，磨擦力小。密封采用活閥座結構。堆焊硬質合金。
產品性能及參數
公稱壓力 | 16.0 | 20.0 | 25.0 | 35.0 |
殼體試驗壓力 | 24.0 | 30.0 | 37.5 | 52.5 |
密封試驗壓力 | 17.6 | 22.0 | 27.5 | 38.5 |
適用介質 | 水、油品、天然氣等 | |||
適用溫度 | -29℃~121℃ | |||
閥門制造：GB12235-1994
卡箍聯結器：JB3970
閥門試驗：GB/T13927-1992
外形及連接尺寸
PN | DN | 尺寸 | |||||
D | P | D1 | L | H | W | ||
16.0 | 25 | 22 | 115 | 243 | 220 | ||
32 | 28 | 130 | 299 | 300 | |||
40 | 35 | 130 | 332 | 300 | |||
50 | 47 | 150 | 367 | 320 | |||
65 | 57 | 170 | 383 | 320 | |||
80 | 73 | 190 | 376 | 320 | |||
100 | 98 | 215 | 472 | 350 | |||
25.0 | 25 | 22 | 115 | 243 | 220 | ||
32 | 28 | 115 | 243 | 300 | |||
40 | 35 | 130 | 332 | 300 | |||
50 | 47 | 150 | 367 | 320 | |||
65 | 57 | 170 | 383 | 320 | |||
80 | 70 | 190 | 376 | 320 | |||
100 | 92 | 215 | 472 | 350 | |||
主要零件材料
零件名稱 | 閥體 閥蓋 | 閥瓣 閥桿 缸套 | 填料 | 雙頭螺栓 | O型密封圈 |
材料 | 優質碳鋼 | 不銹鋼 | 四氟+橡膠 | 35CrMoA | 丁腈橡膠 |
|
